波紋補償器的結構形式及有關說明

一、結構形式

           根據所吸收的位移形式分類，波紋補償器可分為軸向型、橫向型和角向型，以及三者的組合位移形式；根據波紋管的承壓形式分類，可分為內壓和外壓形式。在實際應用中，為限製波紋補償器對管線固定支架受力的要求，還有壓力平衡型波紋補償器。

1.波紋管的承壓形式及壓力推力

       由圖一可以看出，在內壓情況下，波紋管的波紋被推開，使波紋管伸長，該壓力推力作用在管線固定支架或係統設備上；而在外壓情況下則相反，波紋被壓縮，波紋管縮短，但壓力推力仍舊作用在管線固定支架上或係統設備上。

      有效麵積是平均直徑的斷麵麵積，壓力推力是係統壓力和有效麵積的乘積。

2.波紋補償器的位移形式

        以上是波紋補償器的基本位移形式，實際使用中有許多產品形式，都是利用波紋管作為核心的撓性元件，結合具體管線的位移情況，設計出具有特定功能的機械結構，從而製造出功能各異的補償器產品。

3.波紋補償器的結構形式

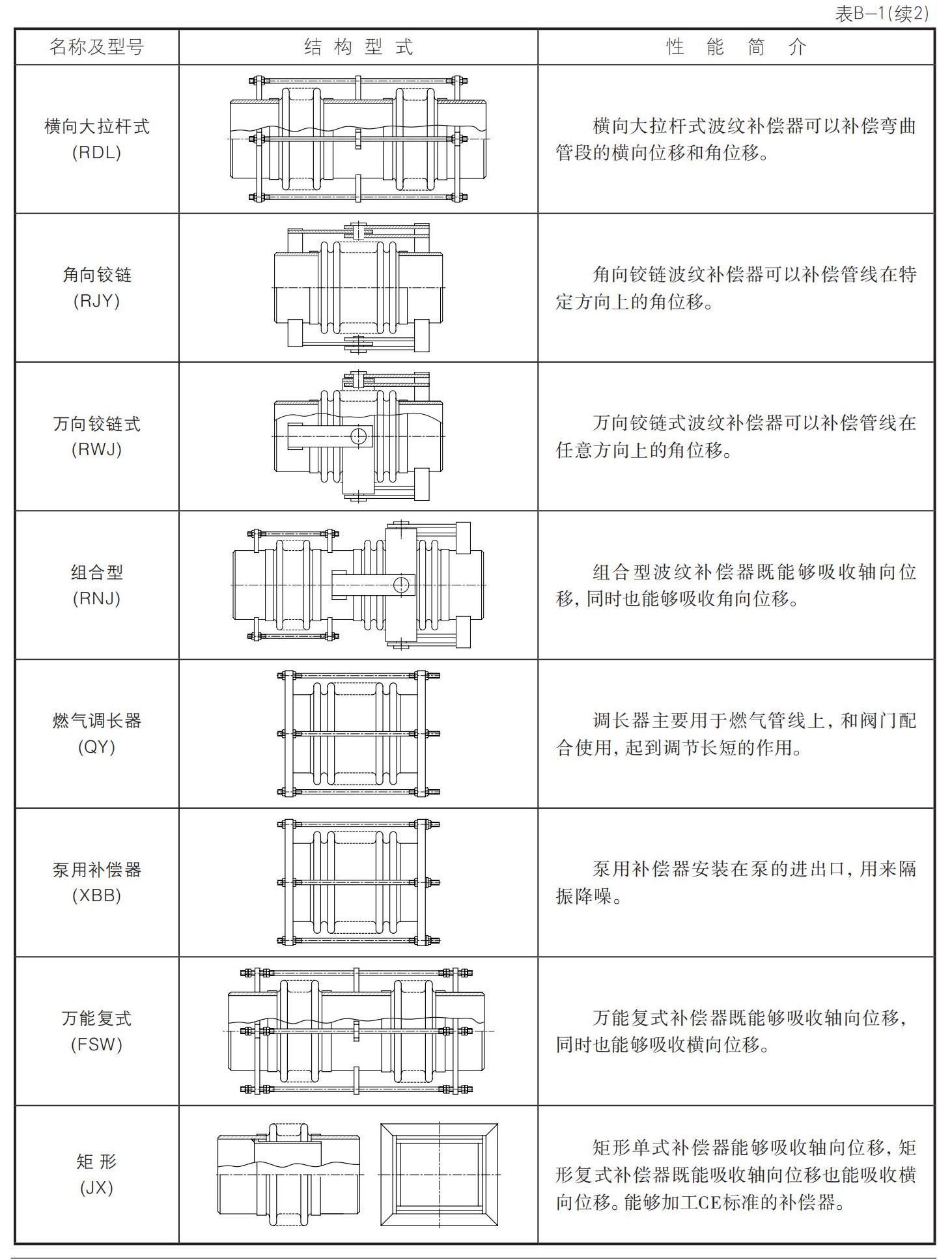

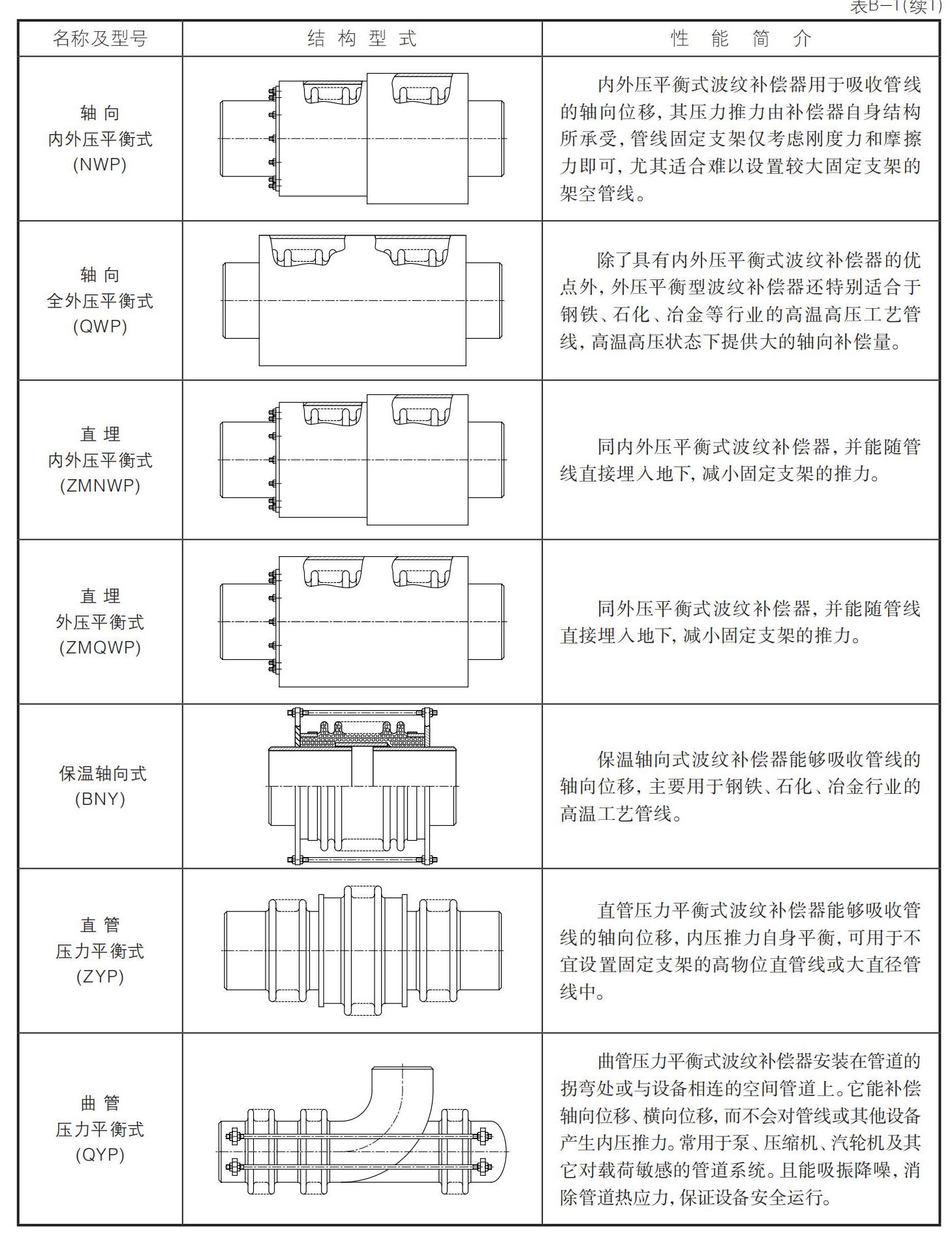

       現將我公司大量生產的幾種波紋補償器的結構形式列表，

如下，供選用時參考。

二、設計說明

現將所列產品的有關問題說明如下

1.設計依據：

GB/T12777《金屬波紋管膨脹節通用技術條件》

EJMA《美國膨脹節製造商協會標準》

2.設計壓力：0.6~2.5MPa

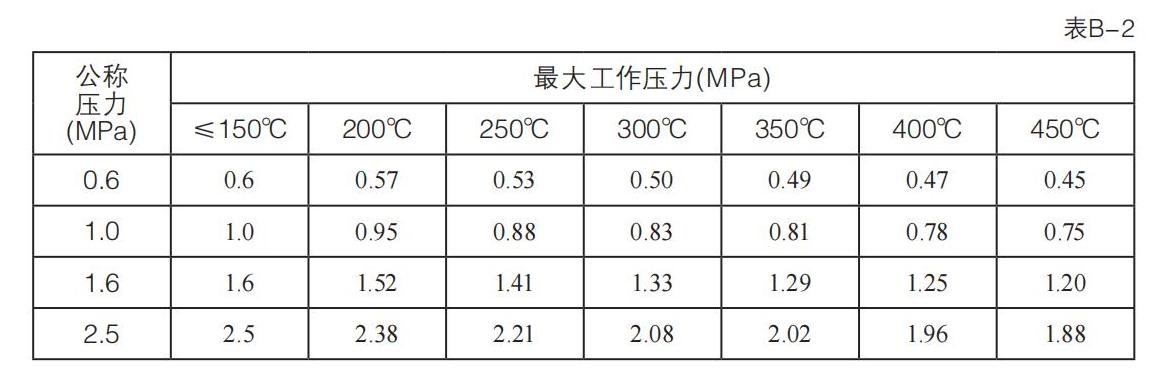

       表格中標注的公稱壓力是指150℃時的公稱壓力，若管係的工作溫度不是150℃,則補償器的最大工作壓力可按表B-2中的數值選取。

注：若溫度值介於兩檔之間，可用插值法計算。超出以上壓力範圍的可特殊設計。

3.溫度範圍：-20～+450℃

       所列產品的有關參數是按150℃計算得出的，若管係介質溫度超過150℃,就要按表B-2確定補償器的最高工作壓力；若工作溫度低於-20℃或高於450℃,就要重新計算補償器的性能參數，或者采用其它材料製造。

4.設計壽命：2000次

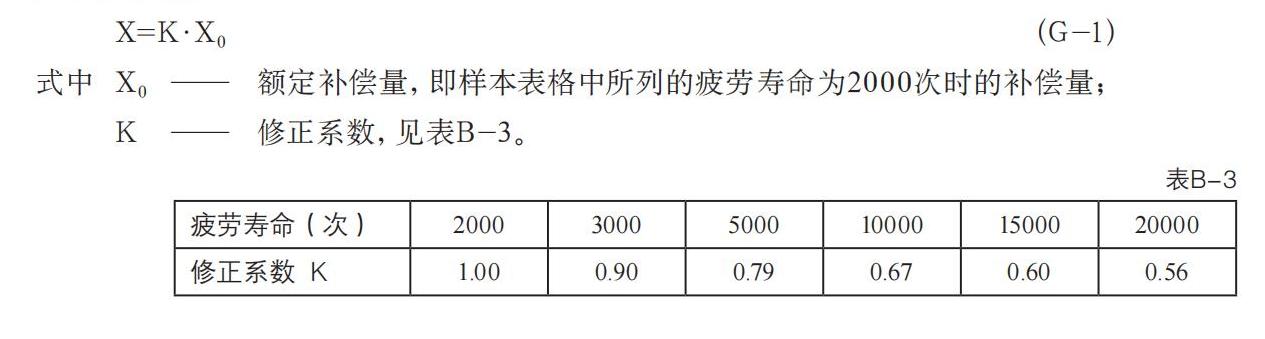

       所列產品的疲勞壽命是按2000次計算的，如某些場合要求的疲勞壽命比2000次多，需對樣本中的補償量加以修正，即：

5.波紋管材質：

     奧氏體不鏽鋼，如SUS304、SUS321、SUS316、SUS316L等。

6.連接方式：

    所列產品僅為接管連接方式，接管坡口按GB985-80規定加工；接管式產品焊上法蘭即為法蘭式連接，未特別注明法蘭標準者，按JB/T81~83對待。

    此外，還可按用戶要求的技術標準、性能參數、材質和法蘭標準提供產品。

三、關於補償器的預變形

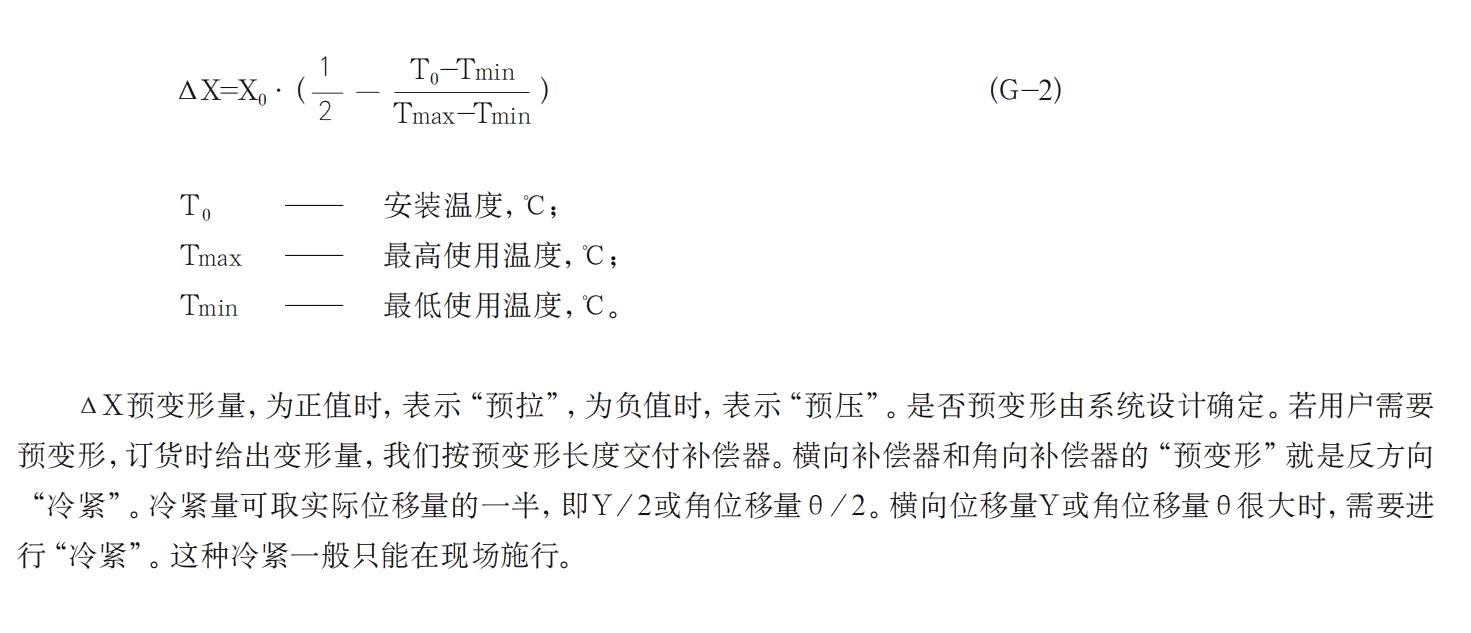

           為了使補償器處於一個良好的工作位置和減小支架受力，可對補償器在安裝前進行“預變形”。軸向型補償器的預變形量△X由下式(G-2)確定：
